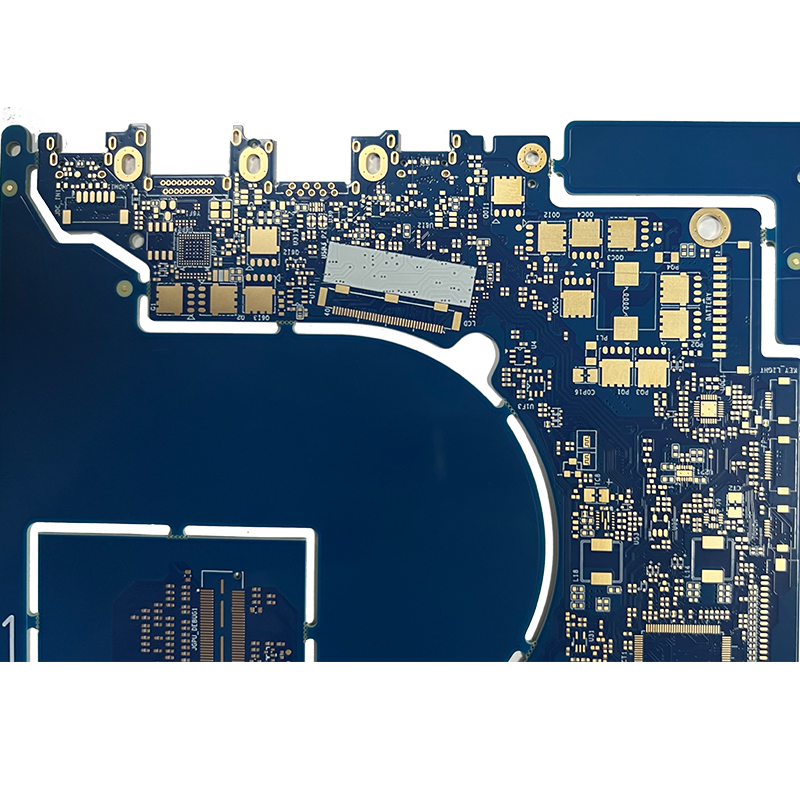

深圳通信PCB线路板定制厂家

在电子产业高度集聚的深圳，通信线路板的定制能力往往决定着一款产品从设计到落地的速度与质量。对于研发工程师和产品经理而言，找到一家既能胜任高难度工艺、又能兼顾交付效率的PCB厂家，是项目成功的关键一环。

深圳华升鑫实业线路板打样厂家在通信线路板定制领域深耕已有十余年。从早期的通孔板到如今的高频高速板、HDI盲埋孔板，这家厂家伴随了深圳电子产业的多次技术迭代。其核心能力覆盖高频高速PCB板、混压PCB板、金属PCB板、柔性线路板、多层通孔板、高端HDI盲埋孔板、软硬结合PCB板以及厚铜电路板等多个品类。

通信设备对线路板的要求极为苛刻——信号完整性、阻抗控制、高频损耗等参数直接关系到设备的性能表现。以高频高速PCB板为例，这类板材需要在1GHz以上的频率范围内保持稳定的电气性能。深圳华升鑫实业在这一领域积累了丰富的材料匹配经验，能够根据客户的具体频段需求，选用合适的板材体系进行定制生产。

在精密制造能力方面，这家厂家可生产最小线宽和线距均为0.35mm的高频板，以及最小孔径仅为0.15mm的精密板[。这些参数意味着他们能够处理从消费电子的小型化器件到通信基站的高密度背板等多种类型的订单。对于混压电路板和软硬结合板等特殊工艺，厂家也具备成熟的量产能力。

快速打样服务是深圳华升鑫实业线路板打样厂家的一大特色。常规多层板可在48小时内完成加急打样，一天内即可提供样品。这意味着研发团队在完成设计后，能够在极短的时间内拿到实物进行验证，大大加速了前期的测试与迭代周期。而对于工艺更为复杂的HDI盲埋孔板，厂家则提供72小时快速打样服务。考虑到HDI板涉及激光钻孔、多次压合、盲孔填孔等更长更复杂的工艺流程，这一时效在行业内具备明显的竞争优势。

快速交付的背后，是一套完整的品质管控体系作为支撑。深圳华升鑫实业pcb打样厂家推行“全制程36道工序层层检测”的管理模式。从开料、钻孔、沉铜、图形转移、电镀到最终测试，每一道工序都设有检验节点，确保问题在早期被发现和纠正。

在生产设备方面，厂家配备了激光镭射钻孔机、LDI曝光机、全自动丝印机等全套进口自动化设备。其中，激光镭射钻孔机用于高精度微孔加工，是HDI板和盲埋孔板生产的关键设备；LDI曝光机采用激光直接成像技术，替代传统菲林曝光，在精细线路制作上具备更高的对位精度和良率。全套自动化产线的配置，使得厂家在大批量订单和快板打样之间能够灵活切换，兼顾效率与品质。

在应用领域方面，深圳华升鑫实业pcb快板打样厂家的产品广泛服务于通讯设备、工业控制、车载电子、消费电子和半导体等行业。通讯领域对高频高速板的稳定性和一致性要求极高，而车载电子则对可靠性、耐温性和抗振性有更严格的标准。不同领域的差异化需求，考验的是厂家在材料选型、工艺设计和品控标准上的综合能力。

对于有特殊工艺需求的客户而言，选择一家能够“接得住”复杂要求的合作伙伴尤为重要。深圳华升鑫实业线路板打样厂家在混压电路板、厚铜电路板、软硬结合板等细分领域均有成熟的工艺方案。无论是不同材料体系的混压，还是大电流场景下的厚铜设计，厂家都能够根据产品应用场景提供针对性的制造建议。

从创意到产品，中间隔着无数个技术决策和工艺细节。在深圳这片电子产业的沃土上，深圳华升鑫实业pcb打样厂家以十余年的技术积累、完整的设备体系和敏捷的服务响应，为通信及泛电子行业的研发创新提供着坚实的制造支撑。对于正在寻找高难度PCB定制合作伙伴的工程师和产品团队而言，这无疑是一个值得深入接触的选择。
