hdi盲埋孔板与普通pcb板的区别

在电子制造领域，线路板作为承载电子元器件的核心载体，其技术迭代直接决定了终端产品的性能上限。随着5G通信、人工智能、可穿戴设备等新兴应用的快速普及，传统PCB已经难以满足日益严苛的集成度与信号完整性要求，HDI板高密度互连技术应运而生。对于硬件工程师和采购人员而言，理清HDI板与普通PCB板的本质区别，是选型阶段必须掌握的基础功课。

一、导通方式的根本性变革

普通多层PCB板实现层间电气连接，主要依赖机械钻孔形成的通孔。这种孔从顶层直接贯穿到底层，如同在电路板内部开凿出一条垂直隧道。通孔工艺成熟、成本可控，但存在一个明显短板：孔径通常大于0.2毫米，且必须占用各层布线空间，导致布线密度受到较大限制。当产品功能复杂度提升时，传统通孔板往往面临"布线资源枯竭"的困境。

HDI板则彻底改变了这一逻辑。它采用激光微孔技术，孔径可缩小至0.075毫米级别，配合盲孔与埋孔的组合设计，构建出立体化的互连网络。盲孔仅连接表层与相邻内层，不穿透整板；埋孔则完全隐藏在板内，仅实现内层之间的导通。这种精细化孔结构如同在电路板内部搭建起多层立交桥系统，既释放了表层宝贵的布线面积，又大幅缩短了信号传输路径。据行业测试数据，采用HDI微孔设计的信号传输损耗较传统通孔降低约40%，这对高频高速应用场景至关重要。

二、布线密度的量级跨越

普通PCB的线宽线距通常停留在0.1毫米以上，这个精度足以应对家电控制板、工业电源等常规场景。但当面对智能手机主板、光模块、毫米波雷达等高密度集成需求时，传统线宽就像城市里的双向四车道，在早晚高峰时段必然拥堵不堪。

HDI板通过半加成法工艺，将线宽线距压缩至0.05毫米以下，部分高端产品甚至能达到25微米级别。这种精度跃迁带来的直接好处是单位面积内可容纳的走线数量提升三倍以上。以典型的10层HDI板为例，在相同板面尺寸下，其有效布线通道数量远超12层普通通孔板。更关键的是，HDI支持任意层互连技术，各层之间可以灵活搭建导通路径，彻底打破了传统多层板"逐层递进"的布线束缚。

三、制造工艺的复杂度差异

普通PCB的制造流程相对标准化：开料、内层图形转移、层压、机械钻孔、电镀、外层蚀刻，常规产品一次压合即可完成。这种流程对设备精度要求相对宽松，曝光机、蚀刻机的容差范围通常在毫米级范畴。

HDI板的制造则堪称微米级手术。以盲埋孔加工为例，需要采用二氧化碳或紫外激光钻孔设备，定位精度要求达到正负1.5微米；电镀工序必须配备在线厚度监测系统，实时调控铜层沉积量至0.5微米级精度；多次压合过程中的层间对准公差需控制在正负25微米以内，较普通板收紧了三分之二。此外，HDI板对基材也有特殊要求，需使用更薄的预浸料和芯板，介电常数更低的改性材料，这些都会直接推高原材料成本。

四、性能表现的全面领先

在电气性能层面，HDI板的优势体现在多个维度。由于微孔结构大幅缩短了信号传输路径，信号完整性得到显著改善，反射和串扰现象明显减弱。在射频干扰抑制、电磁波屏蔽、静电释放防护以及热传导效率等方面，HDI板的综合表现均优于普通PCB。对于需要精确阻抗控制的高速串行接口，HDI工艺可以将阻抗控制精度提升至正负5%以内，这是传统通孔板难以企及的指标。

在物理形态层面，HDI技术使终端产品设计更加小型化、轻薄化。一块采用8层二阶HDI设计的智能手表主板，厚度可以压缩到0.4毫米以内，而实现同等功能的通孔板可能需要增加40%的体积。这种空间效率对可穿戴设备、医疗植入器械、航空航天载荷等重量敏感型应用具有决定性意义。

五、成本结构的理性权衡

不可否认，HDI板的制造成本显著高于普通PCB。激光钻孔设备的投资是机械钻床的数倍，专用低介电常数材料的单价较普通FR4提升30%到50%，多次压合和精密对位也大幅增加了工时消耗。当孔径小于0.15毫米时，每缩小0.01毫米都会带来加工费用的指数级增长。

但成本对比不能简单看单板价格。当设计层数超过8层以后，采用HDI方案反而可能比传统压合制程更具经济性。因为HDI通过提升布线密度，可以用更少的层数实现同等功能，整体材料消耗和加工周期未必更高。更重要的是，HDI板带来的性能红利和体积红利，在高端消费电子和通信设备中往往能够创造远超PCB成本本身的产品溢价。

六、应用场景的清晰分野

普通PCB凭借其成熟的供应链和可控的成本，依然是家电控制板、工业自动化设备、汽车电源管理系统等场景的主流选择。这些应用对布线密度要求适中，信号频率通常在百兆赫兹以下，传统通孔技术完全能够胜任。

HDI板则牢牢占据高端市场。智能手机主板普遍采用8层一阶至10层二阶HDI设计；5G基站射频前端需要HDI与高频材料混压；自动驾驶域控制器要求0.3毫米间距的BGA封装，唯有HDI工艺能够支撑；高端医疗设备、军用雷达、光通信模块等领域，HDI板几乎成为标配。可以说，凡是涉及高频高速、小型轻薄、高可靠性的应用场景，HDI都是更优解。

七、选型决策的关键考量

对于硬件研发团队而言，选择HDI还是普通PCB，核心取决于三个维度：一是功能复杂度，如果BGA封装 pitch小于0.4毫米或走线密度超过通孔板承载极限，必须上HDI；二是信号速率，当单通道速率超过5Gbps或工作频率进入毫米波频段，微孔结构对信号完整性的改善不可忽视；三是空间约束，若产品结构对厚度或面积有严苛限制，HDI的高密度特性是破局关键。

当然，HDI并非万能。对于单层或双层设计的简单电路，强行采用HDI只会徒增成本；对于低频低速、体积不敏感的应用，普通PCB的性价比依然无可替代。技术选型永远是在性能、成本、交期之间寻找最优平衡点。

深圳华升鑫实业pcb快板打样厂家深耕线路板制造领域十余年，在高频高速板、混压电路板、柔性线路板、多层通孔板以及高端HDI盲埋孔板方面积累了丰富的制程经验。公司配备激光镭射钻孔机、LDI曝光机、全自动丝印机等全套进口自动化设备，最小线宽线距可达0.35毫米，最小孔径可做到0.15毫米，能够满足通讯基站、车载电子、工控设备、半导体测试等领域对精密线路板的严苛需求。

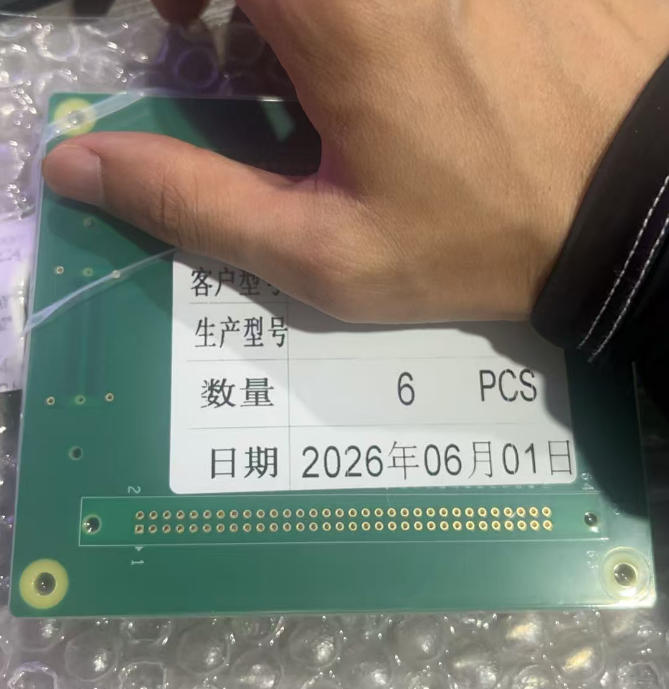

针对客户对研发周期的迫切要求，深圳华升鑫实业pcb打样厂家建立了快速响应机制：常规多层板可实现48小时加急打样，HDI盲埋孔板也能在72小时内完成样品交付。这背后是全制程36道工序层层检测的品质管控体系在支撑，从原材料入库到成品出库，每一道工序都有明确的检验标准和追溯记录，确保快速打样不以牺牲可靠性为代价。

从一块覆铜板到精密线路板，看似只是物理形态的转变，实则是材料科学、光学工程、化学工艺、精密机械等多学科技术的深度融合。HDI板与普通PCB的差异，本质上反映了电子制造业从"够用就好"向"精益求精"的进化轨迹。理解这种差异，不仅有助于做出更合理的选型决策，也能让我们更深刻地认识到：在这个芯片算力爆炸式增长的时代，作为电子系统"骨架"的线路板，其技术进步同样不可或缺。
