电路板打样是什么意思？

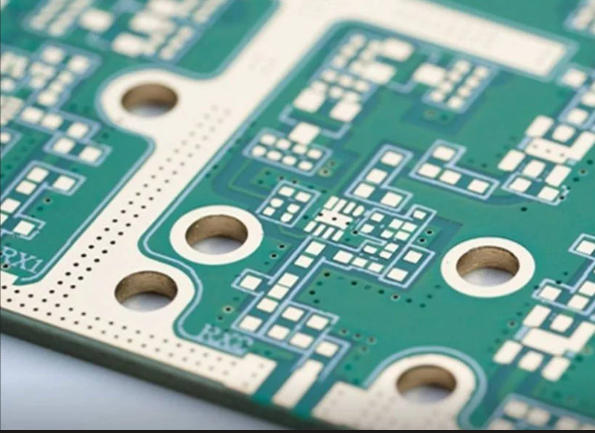

很多刚接触电子硬件行业的朋友，经常会听到“电路板打样”这个词，但对其具体含义却一知半解。简单来说，电路板打样（PCB打样）就是指印制电路板在批量生产前的试产过程。当电子工程师在设计好电路、完成PCB绘制之后，需要向线路板工厂提交设计文件，工厂根据这些文件制作出少量的电路板样品，这就是打样。

打样的核心目的不是量产，而是验证。通过制作出少量的物理样品，工程师可以拿到实实在在的电路板进行功能测试，检查电路设计是否合理、元器件布局是否科学、信号传输是否正常。这就像建筑行业在正式施工前先做一个模型，把潜在的问题提前暴露出来。在打样阶段发现问题并修改，成本很低；如果等批量生产后再发现设计缺陷，返工和报废的代价就非常大了。

电路板打样的流程并不简单，从设计文件到一块合格的样板，中间要经过十几甚至几十道工序。第一步是文件审核与工程处理。客户需要提交Gerber文件——这是国际通用的PCB图形数据格式，包含了线路层、阻焊层、丝印层等所有图形信息。工厂收到文件后，技术团队会进行可制造性分析（DFM），检查线宽线距是否达标、孔径是否合理、层叠结构是否清晰等。这一步非常关键，能帮助工程师提前规避设计中的制造风险。

文件审核通过后，就进入了正式的生产环节。首先是开料，根据工艺要求将大张的覆铜板裁切成合适的工作板尺寸。接着是钻孔，高精度的数控钻孔机会在板上钻出用于元件插装和层间电气连接的通孔。对于多层板来说，钻孔的位置精度至关重要，它直接决定了各层线路能否精确对位。钻孔之后是沉铜工艺，通过化学方法在孔壁上沉积一层薄铜，打通层与层之间的电气连接。

接下来是线路图形转移，这是将设计图纸上的线路“印”到板上的核心环节。先进的工厂会采用LDI（激光直接成像）技术，用高能紫外激光在感光干膜上直接扫描曝光，精准勾勒出线路和焊盘的轮廓。曝光显影后，再经过图形电镀加厚线路铜层、蚀刻去除多余铜箔等工序，清晰独立的电路网络就呈现出来了。之后还要进行阻焊（绿油）、字符印刷、表面处理、电测试等一系列工序，最终通过成型切割得到客户所需形状的成品板。一套完整的流程下来，少则十几道工序，复杂的板型甚至要经历三十六道以上的工序层层把关。

电路板打样之所以重要，是因为它能从根本上降低研发风险。通过打样，工程师可以在大规模生产前发现并解决潜在问题，避免在批量生产时出现大量质量事故和成本浪费。同时，打样还能帮助团队提前了解产品的性能和功能响应，为后续的批量生产奠定良好基础。可以说，打样是电子产品从创意走向产品的必经之路，也是保证产品质量的第一道防线。

不同种类的电路板，打样的难度和周期也大不相同。普通的双面板或常规多层板，工艺相对成熟，打样周期也比较短。但如果涉及到高频高速板、HDI盲埋孔板、混压板、厚铜板或柔性线路板等特殊类型，打样的门槛就高了很多。

以高频板为例，这类板材对阻抗控制的精度要求极高，通常要达到±5%甚至±3%。材料方面需要采用Rogers、M6/M7等特种高频板材，成本远高于普通FR-4材料。加工过程中，高频板常需要激光钻孔来处理0.1mm以下的微孔，对设备精度的要求非常苛刻。如果打样阶段控制不到位，后续贴片和测试环节就会不断暴露问题。

HDI盲埋孔板则又是另一番挑战。HDI板采用了激光钻孔、填孔电镀等先进工艺，微孔孔径精度要求通常在±10微米以内。层间压合复杂，每压合一次，材料的热应力就会导致伸缩变形，累计误差可能使内层线路出现微米级的偏移。因此，HDI板的打样周期通常比普通板要长得多，对工厂的工艺管控能力也是极大的考验。

混压电路板的难点在于不同材料的兼容性。比如将高频PTFE材料与FR-4材料压合在一起，必须精准控制温度和压力，否则容易导致分层或翘曲。不同板材的热性能不同，压合时受热不均也会增加翘曲度。厚铜电路板同样不简单，铜越厚，蚀刻时间越长，侧蚀越明显，对线路精度影响很大。厚铜板在热应力下更容易变形，对层压工艺的要求远高于常规PCB。柔性线路板的打样则要考虑弯折半径、动态弯折次数等特殊指标，对基材选择和图形设计都有专门的要求。

在深圳华升鑫实业线路板打样厂家，这些高难度的打样需求都能得到专业响应。公司深耕PCB行业十余年，在高频高速PCB板、混压PCB板、金属PCB板、柔性线路板、多层通孔板、高端HDI盲埋孔板、软硬结合板、厚铜电路板等领域均有成熟的生产经验。公司配备了高精密的专业PCB制板设备，能够实现最小线宽/距0.35mm/0.35mm的高频板加工，以及最小孔径0.15mm的精密板制造，产品广泛应用于通讯、工控、车载、消费电子、半导体等前沿领域。

对于追求研发效率的客户来说，时间就是竞争力。深圳华升鑫实业PCB快板打样厂家在这方面有着明显的服务优势：常规多层板需求，最快可在24小时内提供样品，极大加速前期的设计验证节奏；而对于工艺复杂、流程更长的HDI盲埋孔板，也能在72小时内完成打样交付，这在行业内属于极具竞争力的速度。这些快速服务的背后，是公司“全制程36道工序层层检测”的品质管控体系，以及激光镭射钻孔机、LDI曝光机、全自动丝印机等全套进口自动化设备构成的强大产能支撑——确保“快速”的同时，更保障了“优质”。

从设计图纸到可测试的实物样板，电路板打样看似只是产品研发中的一个环节，实则是决定项目成败的关键一步。选择一家技术过硬、设备先进、响应敏捷的打样合作伙伴，能让工程师把更多精力放在产品创新本身，而不是在制造环节反复折腾。深圳华升鑫实业PCB打样厂家专注特殊工艺的快速定制，拥有专业的技术团队、先进的生产设备和敏捷的服务体系，致力于为每一位客户从创意到产品的全过程，提供最坚实可靠的制造保障。
