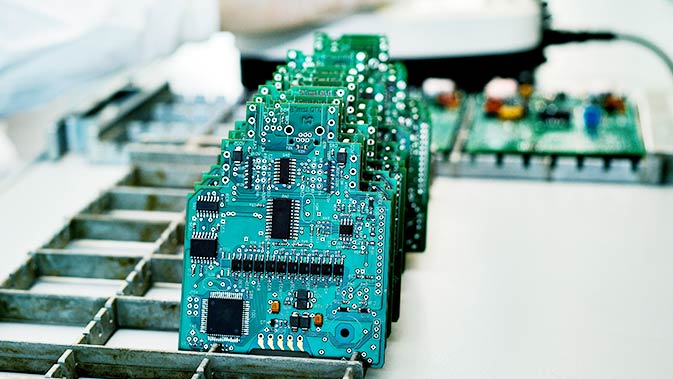

为什么要做多层线路板检测？

在PCB制造过程中，检测环节往往被视为“最后一道防线”。但对于多层线路板来说，检测的意义远不止于出货前的质量把关。它贯穿于从原材料进厂到成品交付的每一个关键节点。为什么要花费如此大的精力和成本去做多层线路板检测？答案并不复杂——因为多层板的制造流程太长、工序太多、隐藏缺陷太深，任何一个环节的微小失误，都可能在后续工序中被放大，最终导致整批产品报废。而这种损失，在多层板领域远比双面板或单面板更加致命。

从结构上看，多层线路板是由多层铜箔和绝缘介质层交替压合而成，层数从4层到几十层不等。每一层线路在压合之前都需要单独完成图形转移、蚀刻和检验，然后通过层压工艺将各层粘合为一个整体。在这个过程中，一旦某一层的线路图形出现偏差——比如线宽不足、蚀刻不净、或是对位偏移——这些缺陷在压合后被永久封存在板材内部，外部完全无法观察。只有通过专业的电测试或X射线检测，才有可能将这类内部缺陷排查出来。如果缺少检测环节，一块内层存在开路或短路的板子会直接流向后道工序，后续的钻孔、电镀、阻焊、表面处理所有工时和物料都将被浪费，而且这种浪费是以整块板为单位的。

多层板的检测需求，首先来源于内层线路的不可逆性。双面板可以在完成外层线路后通过光学检查直接发现可视缺陷，修板相对容易。但多层板的内层线路在压合之后，就再也没有修改的机会了。一张内层芯板上如果出现微短线、残铜或缺口，整个压合单元都会受到影响。更麻烦的是，这类缺陷有时并不表现为完全的开路或短路，而是表现为线路局部变细、绝缘间距不足等问题。这些问题在前期不被检测出来，在后续通电测试中就可能表现为耐压不足、漏电流偏大或信号衰减异常。对于一些应用于车载或工控领域的高可靠性多层板，这些隐患会直接威胁到终端设备的安全运行。

其次，层间对准精度是另一个非检测不可的关键环节。多层板的各层之间依靠过孔实现电气互连，而过孔的钻孔位置必须与每一层对应的焊盘精确重叠。如果各层在压合过程中发生涨缩不一致，或者层压时定位销存在偏差，就会导致钻出的孔偏离内层焊盘中心。轻微的偏移可能还在允许范围内，但偏移量超过焊盘环宽的三分之一时，就存在孔壁与内层连接不足的风险。这种“近开路”状态的缺陷，在显微镜下观察切片才能发现，常规的外观检查根本看不出来。所以专业的PCB工厂会在压合后对测试板进行X射线检查，通过对比多层焊盘的重叠情况来评估层间对位精度，及时发现压合参数的异常波动。

再看钻孔环节。多层板的孔径越来越小，尤其是HDI板中的激光盲孔，孔径往往只有0.075mm到0.15mm。传统的人工目检方式对这类微孔完全失效。如果钻头磨损过度导致孔壁粗糙度过大，或者钻孔时产生过多的玻纤碎屑和胶渣，那么在后续的除胶和电镀工序中，这些残留物就可能堵塞孔壁或造成孔内镀层不连续。这种缺陷往往在成品板完成电镀后通过背光检测才能发现。一旦发现整批板的孔壁质量不合格，就意味着所有已经完成电镀的板子都要报废。检测的价值就在于及早发现钻头磨损的趋势，及时更换钻头，避免整批损失。

电镀工序中的检测同样不可忽视。多层板的孔壁电镀需要确保铜层在孔内均匀覆盖，厚度符合IPC标准。对于深径比（板厚与孔径之比）超过8:1的板子，电镀液在孔内的交换能力有限，容易出现孔口镀层偏厚、孔中镀层偏薄的现象，即所谓的“狗骨效应”。更严重的还会出现孔壁空洞或裂纹，这些缺陷在常规的飞针测试中往往无法检出，因为飞针测试只测量电气通断，无法判断铜层厚度是否足够。只有通过金相切片分析，将板子切开后在显微镜下观察孔壁铜层的微观结构，才能准确评估电镀质量。这种破坏性检测虽然成本较高，但对于高可靠性产品的抽样检验来说，是唯一能够确认电镀效果的手段。

除了内部电气性能，外观检测对于多层板来说同样重要。多层板的生产周期长，流转过程中板面容易受到划伤、氧化或污染。尤其是表面处理前的清洁度检测，如果板面残留有手指印、助焊剂或油墨，会直接导致后续的沉金或OSP（有机可焊性保护剂）镀层结合不良，在SMT焊接时出现露铜或拒焊问题。而外观检测中的微盲孔填孔平整度检测，则关系到BGA区域的焊接可靠性——如果盲孔填孔不饱满，表面留有凹陷，锡膏在回流时可能无法充分润湿，形成虚焊。这类问题只有在贴装前通过高倍显微镜或共聚焦扫描才能发现。

从经济角度考量，多层板检测的投入产出比非常清晰。业内有一条公认的“十倍成本法则”：在PCB制造中，如果在压合之前发现内层缺陷，修复或报废的成本记为1；如果在压合之后钻孔之前发现，成本上升为10；如果钻孔和电镀做完后才被发现，成本变成100；如果成品板发到客户手中，在SMT贴装后才发现问题，召回和赔偿的成本则高达1000以上。多层板层数越高、板厚越大，这个比例就越夸张。检测的真正价值，就是将缺陷拦截在成本最低的阶段，而不是等到后道工序才发现问题。

值得强调的是，检测并不仅仅是“找问题”。在专业的多层板制造体系中，检测数据本身就具有极高的工艺指导价值。通过统计每一批板的开路、短路、阻抗偏差、孔壁质量等检测数据，工艺工程师可以反向追溯各工序的稳定性，发现蚀刻液浓度是否波动、压合温度曲线是否偏移、钻头寿命是否达到极限。这种基于检测数据的持续改进，是推动多层板良率不断提升的核心动力。没有检测数据的支撑，工艺优化只能依靠经验猜测，效率极低。

在深圳华升鑫实业pcb快板打样厂家，多层板检测被视作品质管控的基石。公司从事PCB制造十多年来，一直贯彻“全制程36道工序层层检测”的管理理念。从内层蚀刻后的AOI自动光学检测，到压合后的X-Ray层偏检查，再到钻孔后的孔位精度测量、电镀后的金相切片分析、外层线路的AOI复检、阻焊前的清洁度验证、以及成品板的飞针电测和阻抗测试——每一个环节都有明确的检测标准和记录。深圳华升鑫实业pcb快板打样厂家配备的激光镭射钻孔机、LDI曝光机、全自动丝印机等进口设备，本身就具有较高的过程控制精度，但公司仍然坚持将检测作为独立的质量保障手段，而非仅仅依赖设备自身的稳定性。

正是得益于这套覆盖全流程的检测体系，深圳华升鑫实业pcb快板打样厂家能够在确保品质的前提下，实现快速的交付响应。常规多层通孔板可提供48小时加急打样，HDI盲埋孔板也能在72小时内完成快速打样。快速交付并不意味着压缩检测环节——恰恰相反，深圳华升鑫实业pcb快板打样厂家的做法是通过智能排产和自动化检测设备的高效配合，在缩短流程时间的同时，确保每一道检测都不被跳过。无论是应用于通讯基站的高频板，还是用于车载雷达的混压板，或是消费电子领域的高密度HDI板，公司都以同样严格的检测标准对待每一个订单。

总的来说，多层线路板检测之所以必不可少，根本原因在于多层板的制造是一个“做减法”的过程——每一道工序都在固化前一道的结果，缺陷一旦被埋入内部，就无法在不破坏整板的前提下修复。检测是将这种不可逆风险转化为可知、可控的唯一途径。它不仅是品质的守门人，更是工艺改进的数据来源、客户信任的坚实基础。在多层板向更高层数、更小孔径、更精密线宽不断迈进的大趋势下，检测能力本身也已经成为衡量一家PCB制造商综合水平的关键指标之一。而像深圳华升鑫实业pcb快板打样厂家这样，将检测融入生产血液中的专业制造企业，才能真正在快速交付与稳定品质之间找到最佳的平衡点。
