印刷线路板和丝印网纱关系？

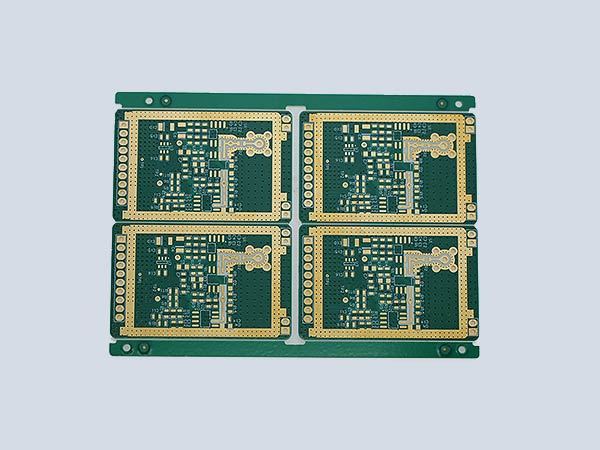

在印刷线路板（PCB）的制造流程中，丝印网纱虽非终端产品上直接可见的功能性导电层，但它的角色却如同精密印刷的"咽喉要道"，贯穿了从图形转移、阻焊层涂覆到字符标识的多个核心环节。可以毫不夸张地说，丝印网纱的质量与选型，直接决定了线路板的外观精度、电气可靠性乃至整个批次的良率。理解二者的深度关联，是评估一家PCB制造商工艺能力的重要视角。

丝印网纱，本质上是由不锈钢丝或聚酯纤维编织而成的精密网格，其核心功能是作为承载感光乳剂或油墨的载体，在刮刀压力作用下，将图形精准地透过网孔转移到覆铜板或线路板表面。在PCB制造中，它最典型也最苛刻的应用场景有两个：一是线路图形的一次性印刷（用于某些加成法或简化流程），二是阻焊层（绿油）与字符的丝印。尤其在阻焊工序中，网纱需要将粘稠的液态感光油墨均匀地、无气泡地覆盖在除焊盘之外的整个板面，既要保证绝缘厚度，又要确保焊盘处开窗的精确度，这对网纱的张力均匀性、网孔形状以及耐磨性提出了极高要求。

丝印网纱的核心参数——目数、线径、材质和张力，每一项都与PCB的制作品质形成硬性约束。目数指的是每英寸长度上的网孔数量，对于常规的厚铜电路板或需要大量灌孔的大尺寸板，低目数（如80-100目）网纱能保证足够的下墨量，快速填平线路凹陷；但对于目前行业主流的高密度互连（HDI）盲埋孔板以及线宽线距压缩至0.35mm/0.35mm的精密高频板，则必须采用超高目数（如350目以上）的不锈钢网纱，配合极细的线径，才能精准控制油墨厚度，防止细密线路间的桥接短路。这种极细网纱对张力的波动极为敏感，一旦张力损失超过1牛顿/厘米，印刷尺寸偏差便会突破公差带，导致多层板在后续压合或焊接时出现对位漂移。

更进一步看，随着电子设备向高频、高速、小型化演进，PCB基材本身也在发生剧变。以深圳华升鑫实业pcb快板打样厂家长期深耕的领域为例，当处理高频高速PCB板或混压电路板时，基材常采用Rogers、PTFE等软质或低表面能材料。这类材料对丝印网纱的编织方式和脱网角度提出了特殊要求——斜绷网技术（网纱经纬线与刮刀方向成22.5°角）在此成为标配，它能有效减少印刷过程中的锯齿效应和网痕，确保微带线、共面波导等高频结构的尺寸一致性。若网纱选型不当，即使是介电常数再稳定的高频材料，也会因阻焊层厚度不均而产生不可控的相位延迟。

丝印网纱的寿命管理，更是与PCB快板打样的效率成本直接挂钩。在深圳华升鑫实业pcb打样厂家的全制程36道工序管控体系中，网纱被纳入关键的耗材监控列表。由于不锈钢网纱在反复承受刮刀压力与油墨化学侵蚀后，其张力会逐步衰减，导致印刷图形逐渐扩边或缩边。对于常规多层通孔板，这种缓慢变化或许可以接受；但对于采用激光镭射钻孔与LDI曝光机配合生产的HDI板，任何微小的尺寸漂移都会破坏盲孔与表层线路的对位精度。因此，厂内通常会对每张网纱建立张力衰减曲线档案，一旦达到换网阈值便强制更换，即便外观上仍完好无损。这种对网纱"隐性疲劳"的严格管理，正是确保其多层板48小时加急打样、HDI盲埋孔板72小时快速打样服务能够"快而不乱"的核心底气。

在具体的丝印工艺实操中，网纱与线路板之间的"互动"还体现在离网间距的控制上。离网间距指网纱底面与PCB板面之间的垂直间隙，通常设定为1-3毫米。这个数值必须依据网纱的目数与张力动态调整：高张力、细目数的网纱回弹迅速，可以采用较小的离网距以实现更高的套印精度；而低目数、粗线径的网纱则需要更大的间距来保证良好的脱网效果，避免油墨拉丝。对于深圳华升鑫实业线路板打样厂家所擅长的金属PCB板（铝基板、铜基板）和柔性线路板，这一参数的调试尤为艰难——金属基板表面刚硬且可能存在轻微翘曲，柔性板则质地柔软易变形，丝印工人需要根据网纱的即时反馈，结合板厚和材质特性，实时微调刮刀压力和印刷速度，这完全依赖于操作者的经验积累与设备（如全自动丝印机）的闭环控制能力。

从另一个维度看，丝印网纱的清洁与再生工艺，也深刻影响着线路板制造的环保与成本结构。在印刷过程中，网孔内残留的感光胶或字符油墨若不及时清除，会导致网孔阻塞（堵网），造成后续批量性缺墨或针孔缺陷。行业内的主流做法是采用专用的网纱清洗剂配合高压水枪或超声波设备进行即时清洗。但对于混压电路板或含有特殊陶瓷填料的厚铜板，其油墨中常带有研磨性颗粒，会加速网纱的磨损。对此，拥有精密设备能力的厂家会采用双层网纱技术——即感光胶涂布在一张细网目网上，而下方再绷一层粗网目网作为支撑，这样既能保证精细线条的解析力，又能延长昂贵的高目数网纱的使用寿命，这一细节往往反映了制造商在成本控制与品质保障之间的平衡智慧。

在实际的批量交付场景中，丝印网纱的选型档案已成为一项必须随货提供的工艺追溯文件。特别是对于半导体测试板、车载雷达高频板以及工控电源厚铜板这类高可靠性产品，客户不仅关注成品的电气性能，更要求制造过程具备完整的可追溯性。网纱的批次号、初始张力值、使用次数、最后一次张力检测数据，都会被录入生产管理系统。深圳华升鑫实业pcb快板打样厂家凭借其全套进口自动化设备（包括LDI曝光机和全自动丝印机）的数字化接口，能够将丝印工序的每一片网纱状态与具体生产批次绑定，一旦终端客户反馈焊盘表面存在微裂纹或附着力不足，便能第一时间回溯至丝印环节的网纱参数，排除隐性风险。

值得注意的是，随着5G通讯和汽车电子对PCB可靠性要求的持续攀升，丝印网纱技术本身也在经历迭代。传统的聚酯网纱因吸湿性大、张力保持性差，正逐步被高端不锈钢编织网纱取代。而更前沿的方向是金属复合网纱——在网纱编织过程中加入镍或钛合金丝，以提升抗疲劳强度和抗化学腐蚀能力，这类网纱尤其适用于需要反复印刷多次、覆盖较厚阻焊层的厚铜电路板（铜厚超过3盎司）。可以预见，未来PCB制造领域的竞争，将不仅是线路解析度和层数堆叠的竞争，更是像丝印网纱这类"隐形关键耗材"的精细化管控能力的竞争，因为它直接决定了产品能否在大温差、高湿度的恶劣工况下保持长期稳定的绝缘性能。

总而言之，印刷线路板与丝印网纱的关系，绝非简单的工具与被加工件的关系，而是一种深度的、动态的工艺共生关系。网纱是连接设计图形与物理实体的转印媒介，它的每一次拉伸、每一次回弹，都忠实还原着线路设计的精妙构思；而每一块成功交付的PCB，无论是简单的双面板还是复杂的任意层HDI板，背后都凝聚着对丝印网纱张力、目数、离网距和清洁周期等参数的极致推敲。对于专注于特殊工艺快速定制的制造商而言，将丝印网纱的技术细节纳入核心竞争力范畴，既是对传统工艺的敬畏，也是面向精密制造未来的必要修行。
