教你三步看懂电路板

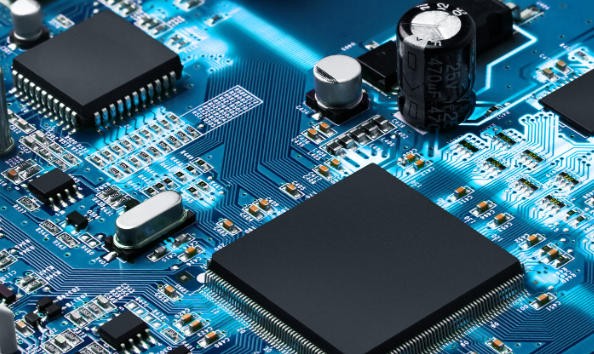

对于刚接触电子硬件的人来说，一块布满铜线和过孔的电路板往往显得杂乱无章。其实，无论是简单的遥控器板还是复杂的通讯背板，其底层逻辑都有规律可循。掌握以下三个递进步骤，就能从“看热闹”逐步过渡到“看门道”。

第一步：看结构分层，分清“几层板”

拿起一块裸板，首先肉眼可见的是顶层和底层的走线，但这只是冰山一角。多层板的内层才是关键所在。将板子侧对光源，观察厚度和透光性，可以粗略判断层数——透光越明显往往层数越低，但更可靠的方式是查看板边切面的铜箔层数。单层板只有一侧有铜，另一侧为裸基材，走线必须绕开无法跨越的交叉点；双层板则利用了顶底两层，通过金属化过孔实现换层互连；四层及以上的多层板在内层设置了完整的电源层和地层，顶层和底层主要用于布置元器件和短距走线。理解层数结构的目的在于判断信号回流路径——在内层拥有完整参考平面的板子，其信号质量优于缺乏参考层的简单板。

第二步：看网络连接，追踪“信号从哪里来到哪里去”

电路板的核心功能是实现器件引脚之间的电气互连，因此读懂走线网表是第二步。先关注三种基本连接元素：走线、过孔和焊盘。走线是铜箔形成的导体路径，宽度决定了载流能力和特征阻抗，细线通常走高速信号，粗线多用于电源或地线。过孔则是贯穿层与层之间的导通管，通孔贯穿整板，盲孔连通表层与内层，埋孔则完全藏于内层之中。焊盘的形状和尺寸对应元器件的封装类型，表面贴装焊盘扁平且无孔，插装焊盘中心有钻孔。追踪网络时，可使用万用表的蜂鸣档从某个器件引脚出发，沿着铜箔走到下一个连接点，记录下所有相连的焊盘编号，便能获得该节点的物理拓扑。对高频板而言，走线长度和拐角形态同样值得注意，锐角或直角拐弯会产生阻抗突变，圆角或钝角设计才符合高速信号布线准则。

第三步：看标识与特殊区域，锁定“关键功能和测试点”

看懂连接关系后，还需借助板面丝印字符和阻焊开窗来定位功能模块。阻焊层颜色（绿色最普遍）下方覆盖了大部分走线，而露出铜面的区域即为焊盘或测试点。丝印层标注了位号、极性标识和版本信息，例如“R12”表示电阻，“C8”代表电容，“J2”为连接器。极性电容或二极管的一端会有横线或圆点标识，用于辅助确认贴装方向。测试点通常设计为圆形或方形裸铜焊盘，分布在板边或关键信号节点，便于调试时用探针夹持。再结合板面上明显的大面积覆铜区域——往往连接到系统地或电源网络——可以推断电源分配结构和接地方案。此时将板面划分为几个功能区块：处理器及其周边（晶振、去耦电容）、电源管理（稳压器、滤波器）、接口保护（ESD器件、共模扼流圈），每个区块的输入端和输出端基本可被圈定。

实际分析一块陌生的电路板时，以上三步并非机械执行，而是循环验证的关系。结构分层决定了哪些层可用于走线、哪些层作为参考面，网络连接则在此约束下完成信号路径规划，而丝印与测试点信息反过来辅助确认网络追踪结果的正确性。对于工程人员而言，配合原理图对照分析效率更高，但若仅有裸板，上述方法仍能还原出大部分电气逻辑。在快速验证阶段，深圳华升鑫实业pcb打样厂家提供的样品本身就附带完整的叠层结构和阻抗测试报告，便于研发人员直接进行与第三步对应的节点测试，避免从零盲探。
