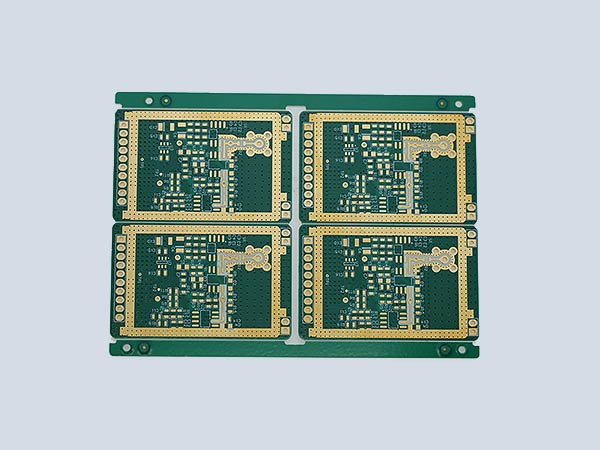

6层一阶盲埋孔叠层结构

在HDI（高密度互连）板的设计中，6层一阶盲埋孔叠层结构是一种非常经典且应用广泛的方案。它既具备足够的布线层数来满足中高密度产品的需求，又不像高阶HDI那样工艺复杂、成本高昂。对于很多智能手机、智能穿戴设备、车载娱乐系统以及工控模组来说，6层一阶盲埋孔结构往往是性能与成本之间最理想的平衡点。本文将从叠层的基本构成、各层功能划分、盲埋孔的分布方式以及制造要点等方面，详细拆解这种叠层结构。

先来看叠层的基本构成。一块标准的6层一阶盲埋孔板，从上到下依次为：顶层（L1）、第二层（L2）、第三层（L3）、第四层（L4）、第五层（L5）和底层（L6）。其中L1和L6是外层，用于布局元器件和走表层信号；L2和L5是内层，通常作为地层或电源层；L3和L4则是内层信号层，用于走高速信号或密集布线。这种层数分配并非固定不变，根据具体的信号完整性和电源完整性需求，L2和L5也可以作为信号层使用，L3和L4作为电源地层，但最常见的配置是L2和L5作为参考平面层。

在6层一阶HDI中，盲孔的分布方式非常明确：L1-L2盲孔和L5-L6盲孔，分别从顶层和底层钻入，各自只穿透一层介质。中间的L2到L5层之间，则依靠埋孔或通孔实现互连。这就是“一阶”的含义——激光钻孔只跨越一层，整个板子只有一次激光钻孔工序。相对于二阶HDI需要两次压合和两次激光钻孔，一阶HDI的工艺流程明显更短，制造成本也更低。

下面逐层分析各层的功能定位。顶层（L1）是元件面和主要信号层，大多数表贴元器件都布局在这一层。顶层通过L1-L2盲孔将信号引入内层，同时也可以通过通孔直通到底层。由于顶层直接暴露在外部，其线路的线宽线距通常需要符合工厂的最小加工能力，阻焊油墨的选择和表面处理方式也会影响顶层的焊接性能和可靠性。

第二层（L2）在一阶HDI中通常是完整的地平面层。它紧邻顶层，为顶层的信号提供低阻抗的回流路径。L2层与顶层之间的介质厚度通常在0.05mm到0.08mm之间，较薄的介质层有利于控制顶层走线的特征阻抗，同时也使得L1-L2盲孔的深度较浅，激光钻孔和电镀填孔的难度相对较低。L2层作为地平面，一般不分割或极少分割，以保持参考平面的完整性。

第三层（L3）和第四层（L4）是内层信号层，也是6层板中走线密度最高的区域。由于它们位于板子的中间位置，两侧都有完整的参考平面（L2和L5），非常适合布设高速差分信号和时钟信号。在6层一阶HDI中，L3和L4之间的芯板厚度通常较厚（比如0.3mm到0.5mm），这有助于增加两层之间的绝缘距离，降低层间串扰。设计时需要注意，L3和L4上的走线方向尽量相互垂直，以减少平行走线带来的电磁耦合。

第五层（L5）与L2对称，通常是电源平面层。它为整个板子的各个电源网络提供低阻抗的供电通道。L5层与底层（L6）之间的介质厚度同样较薄，使得L5-L6盲孔的加工难度可控。在实际设计中，L5层往往会根据不同的电源电压进行分割，比如1.8V、3.3V、5V等不同区域。分割时需要注意避开盲孔和通孔的位置，以免造成电源平面不连续。

底层（L6）与顶层对称，是次要元件面和焊接面。底层通过L5-L6盲孔接收来自内层的信号，同时也可以通过通孔与顶层直接连接。在一些设计中，底层也会放置少量的表贴元件，尤其是那些需要靠近特定接口的器件，比如USB接口、SIM卡座等。底层的表面处理方式通常与顶层保持一致，以保证焊接工艺的兼容性。

在6层一阶盲埋孔结构中，通孔同样扮演着重要角色。虽然盲孔负责连接表层与相邻内层，但L2到L5之间的互连仍然需要依靠通孔或埋孔来完成。最常见的方式是使用贯穿整个板子的通孔，从L1直接钻到L6。这种通孔的优点是工艺简单、成本低廉，但缺点是占用所有层的布线空间。在布线密度较高的区域，过多的通孔会严重挤占走线通道。因此，在6层一阶HDI设计中，工程师会有意将通孔集中在板子的边缘或非布线密集区域，而BGA下方的扇出则尽量依靠L1-L2盲孔来完成。

另一种替代方案是使用埋孔连接L2-L5层，这种埋孔在压合外层之前就已经制作好，不会占用L1和L6的表层空间。但这种方案的工艺复杂度会有所增加，因为需要在压合前单独制作埋孔并进行电镀填孔，然后再压合外层。在6层一阶HDI中，是否使用埋孔取决于设计密度和成本预算，大多数情况下，直接使用通孔已经能够满足需求。

从材料选择的角度来看，6层一阶盲埋孔板的叠层结构对板材的涨缩稳定性有较高要求。因为在激光钻孔和压合过程中，各层材料的热膨胀系数差异会导致层间偏移。如果涨缩过大，L1-L2盲孔的落点可能偏离内层焊盘，造成连接不良。因此，在实际生产中，通常会选用低涨缩率的高TG板材，并在压合前对每批次芯板的涨缩数据进行测量和补偿。对于阻抗控制要求严格的设计，还需要根据叠层结构提前计算好各层的介质厚度和铜箔厚度，确保特性阻抗符合设计要求。

在制造流程方面，6层一阶HDI的工序相对清晰。首先是内层芯板（L3-L4）的制作，包括开料、内层线路图形转移、蚀刻和AOI检测。然后将L2和L5的半固化片与L3-L4芯板进行第一次压合，形成L2-L5的叠层结构。接下来在L2和L5表面进行激光钻孔，形成L1-L2和L5-L6的盲孔位置，但此时外层L1和L6尚未压合上去。接着进行第一次电镀填孔，将L2和L5表面的盲孔填平并打磨。之后压合L1和L6外层铜箔，形成完整的6层结构，再进行L1-L2和L5-L6的激光钻孔，最后进行外层线路制作、阻焊、表面处理和成品检测。

这里有一个技术细节值得注意：有些工厂在制作6层一阶HDI时，会先压合所有层，再一次性钻出L1-L2和L5-L6的盲孔。这种做法虽然流程更短，但对激光钻孔的深度控制要求极高——激光必须精确地停在L2层和L5层，不能伤及L3和L4。而分步压合的方式虽然多了一次压合工序，但每段盲孔的深度更浅，激光控制的精度窗口更大，良率也更有保障。

从设计规则的角度来看，6层一阶HDI的叠层结构对设计人员提出了一些具体要求。首先是盲孔的孔径与焊盘尺寸的匹配关系，通常盲孔直径在0.1mm左右，对应的焊盘直径不小于0.25mm，以确保足够的环宽。其次是盲孔到相邻线路的间距，一般要求不小于0.075mm，以防止钻孔偏位导致的短路风险。另外，L1-L2盲孔和L5-L6盲孔在垂直方向上应尽量避免重叠，以减少压合过程中因叠层厚度突变产生的应力集中。

在信号完整性方面，6层一阶HDI的叠层结构有其天然优势。由于L2和L5是完整的参考平面，顶层和底层的微带线以及L3和L4的带状线都能够获得良好的阻抗控制。对于速率在5Gbps以下的高速信号，这种叠层结构完全可以满足要求。如果设计中存在10Gbps以上的高速差分对，设计人员可以通过调整L3-L4之间的介质厚度或线宽来优化阻抗匹配，同时注意在走线换层时增加地过孔，以提供连续的回流路径。

在实际生产中，6层一阶盲埋孔板的制造品质高度依赖于工厂的工艺控制能力。深圳华升鑫实业pcb打样厂家在HDI领域积累了十多年的丰富经验，对6层一阶盲埋孔叠层结构有着成熟的加工方案。公司配备的进口激光镭射钻孔机能够稳定加工L1-L2和L5-L6的微盲孔，最小孔径可控制在0.075mm，激光钻孔的深度精度和位置精度均能满足严格的设计要求。同时，公司拥有的LDI自动曝光机和全自动丝印机，确保了外层线路的对位精度和阻焊层的均匀性。

深圳华升鑫实业pcb打样厂家在HDI板的品质管控方面执行“全制程36道工序层层检测”的标准，从内层芯板的AOI检测到压合后的X-Ray层偏检查，再到电镀填孔后的金相切片分析和成品板的飞针电测，每一道环节都有完整的检验记录。对于6层一阶HDI板，公司能够在保证品质的前提下实现高效的交付，常规需求下可提供48小时加急打样服务，对于工艺要求更复杂的HDI盲埋孔板，也能在72小时内完成快速打样。

从应用领域来看，6层一阶盲埋孔叠层结构广泛适用于智能手机的中端机型、智能手表、TWS耳机充电盒、车载中控屏幕、工控手持终端以及各类消费电子模块。这些产品对空间有压缩需求，但BGA引脚间距通常在0.5mm以上，一阶HDI配合6层板已经能够较好地完成扇出和布线。与更高阶的HDI结构相比，6层一阶方案在成本上具有明显优势，而相对于普通的6层通孔板，它又在布线密度和信号质量上有显著提升。

总的来说，6层一阶盲埋孔叠层结构是一种成熟、可靠且经济高效的HDI方案。它的层数分配合理，盲孔分布清晰，制造流程相对可控，能够满足绝大多数中高密度电子产品的设计需求。对于设计人员来说，深入理解这种叠层结构的各层功能分工和制造要点，有助于在项目初期就做出准确的设计规划，避免因叠层选择不当而带来的信号完整性问题或成本超支。而对于制造端来说，像深圳华升鑫实业pcb打样厂家这样具备全流程HDI加工能力和严格品质体系的专业工厂，则能将这种成熟叠层结构的潜力充分释放，为客户提供稳定可靠的交付保障。
