pcb打板步骤详解：从gerber文件到成品电路板全流程

一块PCB电路板从设计文件变成实物，中间要过几十道关。深圳华升鑫实业pcb打样厂家做了十多年线路板，全制程36道工序层层检测，下面把pcb打板步骤从头到尾理一遍，让做研发的和做采购的都能心里有数。

第一步：文件准备与DFM评审

客户把Gerber文件、钻孔文件、层叠结构表发过来，工程部第一件事不是直接投产，而是做DFM可制造性审查。线宽线距够不够、孔到铜的距离安不安全、阻焊桥留没留够、拼版利用率合不合理，这些都要逐项核对。设计文件里要是藏着制造隐患，板子做出来也是废品，不如在投产前改好。深圳华升鑫实业pcb快板打样厂家的工程团队，遇到设计问题会主动跟客户沟通优化方案，而不是闷头做下去交差。

第二步：开料与内层制作

评审通过后，按层叠设计准备覆铜板。多层板需要芯板和半固化片，芯板是已经蚀刻好内层线路的基板，半固化片是还没完全固化的粘接材料。内层制作流程是：覆铜板清洁、压干膜、LDI曝光、显影、蚀刻、去膜、AOI扫描。LDI激光直接成像不用菲林，直接读取设计数据曝光，精度比传统光绘高，最小线宽线距做到0.35毫米也能保证边缘整齐。蚀刻完AOI自动光学检查，内层线路有没有开路、短路、缺口，扫一遍就出来。

第三步：层压

内层板、半固化片按顺序叠好，放进层压机高温高压压合。温度通常170到200度，压力几百到上千PSI，持续时间看板厚和材料。层压是多层板最关键的一步，压力温度时间任何一个参数偏了，板子就会分层、起泡、厚度不均。深圳华升鑫实业线路板打样厂家做多层板48小时加急打样，层压参数是提前固化好的，不同材料配方对应不同的压合曲线，不临时调参，才能保证又快又稳。

第四步：钻孔

压合完的板子送到钻房，按钻孔文件打各种孔。通孔贯穿整板，盲孔从表层打到内层，埋孔在内层之间，HDI板还要打微盲孔。普通孔用机械钻，孔径0.2毫米以上；微盲孔用激光钻，孔径可以做到0.15毫米甚至更小。激光镭射钻孔机是HDI板的核心设备，钻孔位置精度、孔壁粗糙度直接决定后续电镀填孔的质量。钻孔完要除胶渣、去毛刺，孔壁干净才能沉铜。

第五步：沉铜与电镀

钻孔后的孔壁是绝缘的树脂和玻纤，不通电。先化学沉铜，在孔壁上沉积一层0.3到1微米的薄铜作为种子层，然后再电镀加厚。电镀铜把孔壁铜厚加到20到25微米，表层铜厚也同步加厚到目标值。图形电镀时，线路和焊盘位置再额外镀一层锡或者镍金，锡层在后续蚀刻时当保护层用。电镀均匀性很重要，高纵横比的孔中间容易镀薄，药水浓度、电流密度、摇摆幅度都要精细控制。

第六步：外层图形转移与蚀刻

外层同样压干膜、LDI曝光、显影，把线路图形转印到铜面上。然后图形电镀加厚线路铜，再镀锡保护。蚀刻液把没有锡保护的铜箔溶掉，留下线路和焊盘。蚀刻完去膜、去锡，外层线路就成型了。蚀刻因子控制不好，细线路会侧蚀严重，线宽顶部和底部差距大，高频高速板的阻抗就会跑偏。全自动丝印机和精密蚀刻线，能把侧蚀控制在最小范围。

第七步：阻焊与字符

线路做好后，整板涂阻焊油墨，通常是绿色，也可以选蓝、黑、白、红。阻焊不是单纯为了好看，它把不需要焊接的铜面盖起来，防止氧化和短路。涂油、曝光、显影、固化，四步走完，焊盘和测试点露出来，其他部分被油墨封住。然后丝印字符，印元件位号、极性标记、版本号、二维码，白色油墨最常见。字符附着力不行，SMT后会被擦花，所以固化温度和时间要够。

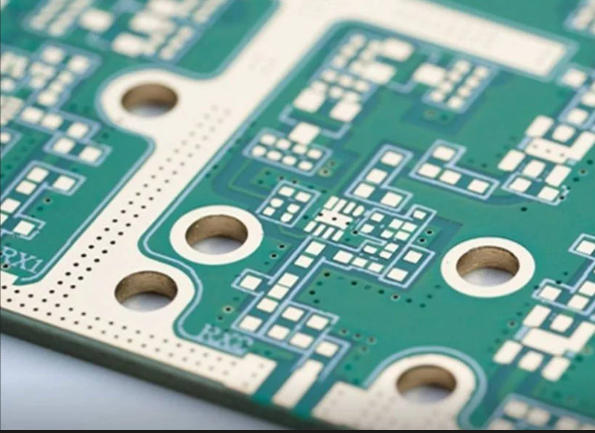

第八步：表面处理

裸露的铜焊盘容易氧化，焊接前必须做表面处理。喷锡成本低、可焊性好，但平整度差，不适合细间距器件；沉金平整度高、耐腐蚀，BGA和按键区常用；OSP环保、成本低，但存储期限短；沉银、沉锡各有适用场景。高频高速板很多客户指定沉金，因为喷锡的厚度不均匀会影响射频性能。厚铜板大电流路径，表面处理还要考虑长期通电后的可靠性。

第九步：成型与测试

大板按轮廓文件切割成单片，V割或者CNC铣边。然后100%电气测试，飞针测试或者专用治具测试，扫开短路。多层板还要做X光检查内层对位，阻抗测试条跟着板子一起测，确保设计值和实测值对上。全制程36道工序层层检测，到这里是最后一道关口，不良品绝不流出。

第十步：包装出货

测试合格的板子，真空包装加干燥剂，防潮防尘。HDI盲埋孔板72小时快速打样，从文件到成品，每一步都卡着时间点走，没有冗余工序。深圳华升鑫实业pcb打样厂家做通讯板、工控板、车载板、消费电子板，不同行业的验收标准不一样，出货前的检查项也会针对性调整。

pcb打样步骤看起来是流水线作业，实际上每道工序都有变量要控制。材料批次、环境温湿度、设备状态、药水浓度，任何一个波动都会影响成品质量。做高频高速板、HDI盲埋孔板、混压板这些特殊工艺，对制程稳定性的要求比普通板高得多，不是设备到位就能做，还得有经验积累和数据沉淀。
